S60六相继电保护测试仪装置硬件组成

S60六相继电保护测试仪装置硬件组成

1.内置高性能工业控制计算机

本装置采用高性能工控机作为控制计算机，配有自还原电子盘，10.4寸″800×600分辨率LED真彩显示器。本机带高性能专用工业键盘和鼠标，无须另接外设就可直接使用，软件在Windows XP操作系统下运行，操作简便。装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。（多功能接口可升级）

2.DSP数字信号处理系统

采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。

3.D/A和A/D转换

采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。

4.高精度线性电压，电流功率放大器

电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。大电流限-时采用独特的硬件，限-时电路，克服了传统的软件限-时的缺点，使大电流使用更安全更可靠。

5.开关量输入、开关量输出

装置共有开关量输入端子8对，开关量输出端子4对。开入量、开出量都由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源，所以在COM端与开入量之间有24V的直流电压。以下是几种常见的开入量的接线示意图：

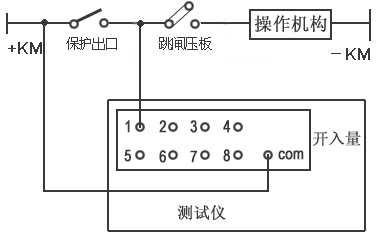

带电位的空接点：

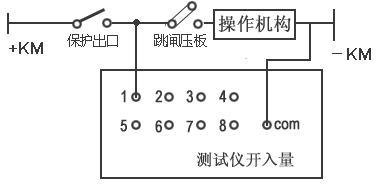

电位翻转：

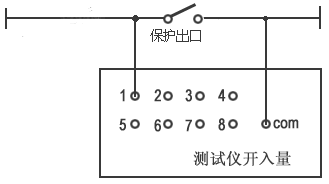

空接点：
