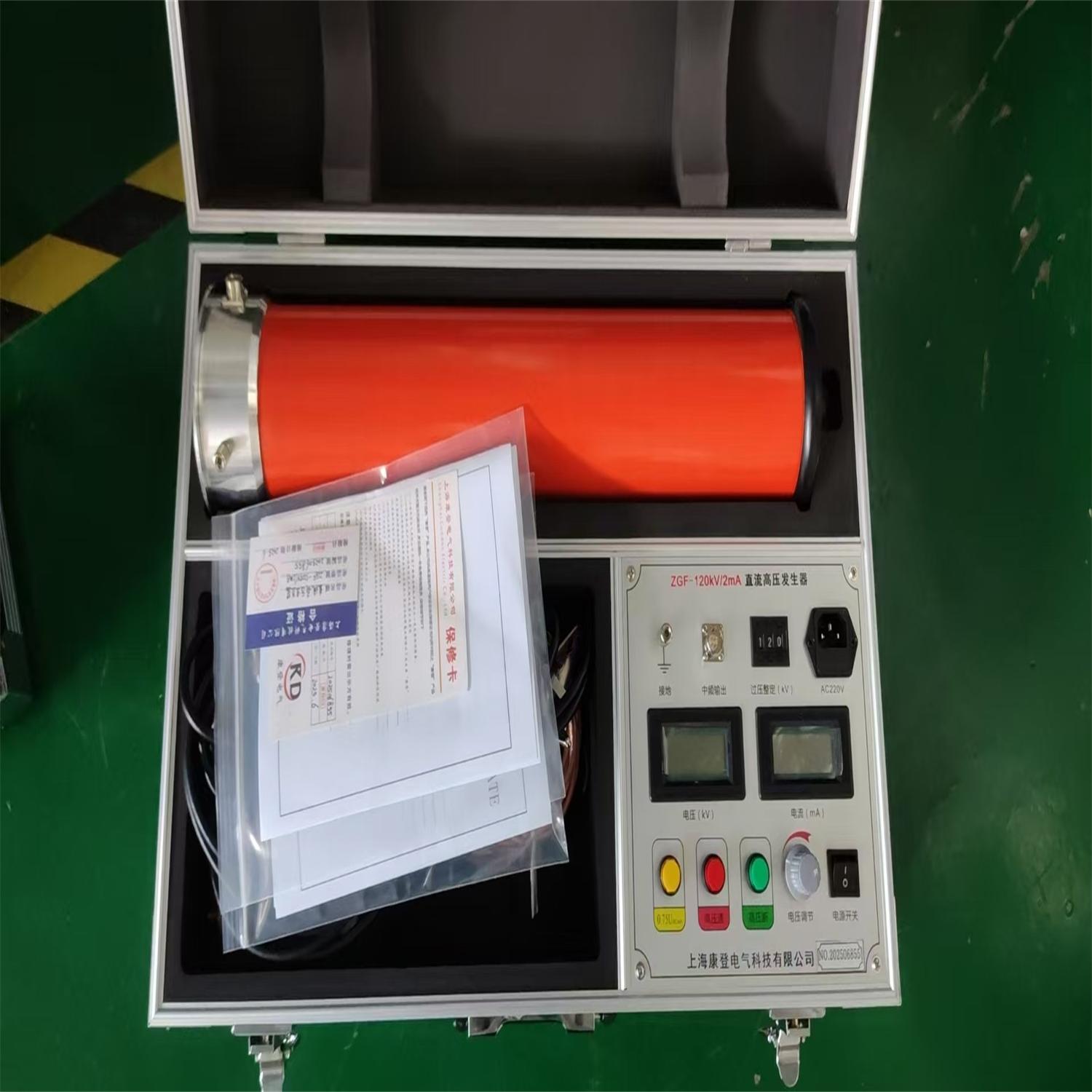

一、直流高压发生器执行标准工作原理简介

直流高压发生器采用了高频倍压电路，应用了PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

二、执行标准

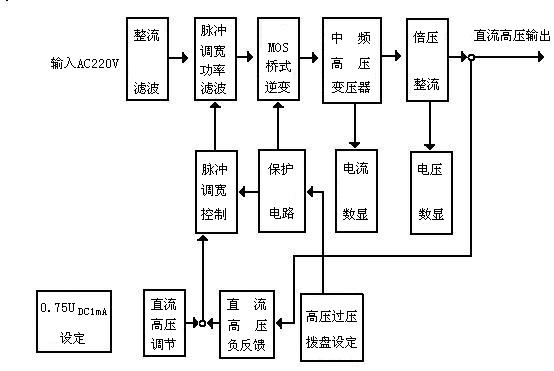

三、工作原理框图

直流高压发生器采用中频倍压电路，应用的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。

在高压曝光之前，CT主控计算机发出指令并提供要求曝光的参数条件(KV、MA、KW)，直流高压发生器接到指令后对本机状态进行检测，确认一切正常后发出高压准备好的信息给CT主机，随后CT主机下达曝光命令并传送曝光控制脉冲到直流高压发生器，发生器启动旋转阳极，激励灯丝电流，调整高压变压器初级电压达到CT要求参数值后，送出高压发生器OK信息并开始产生高压供给球管曝光，在整个曝光期间，不断根据管电流的变化，及时调整高压初级电压以保证整个曝光过程产生平稳的脉冲高压和较为恒定的管电流，一旦检测到高压参数异常，立即切断并报出错误代码。

直流高压发生器适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。技术、进口元器件等使仪器更可靠、更稳定，倍压筒体积小、容量大，过载能力强，便于现场作业试验。
