变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2016采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。

注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。

变压器绕组变形测试接线方式

3.1面板介绍

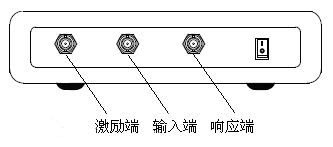

变压器绕组变形测试仪的面板如图1所示。

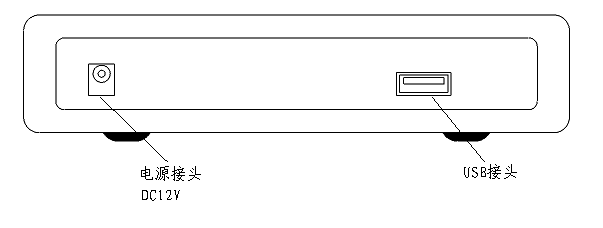

图1b变压器绕组变形测试仪面板图(后面板)

进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地"、“被试变压器"的外壳和铁芯一起接地。

图2  接线示意图

绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。

Ø YN接线

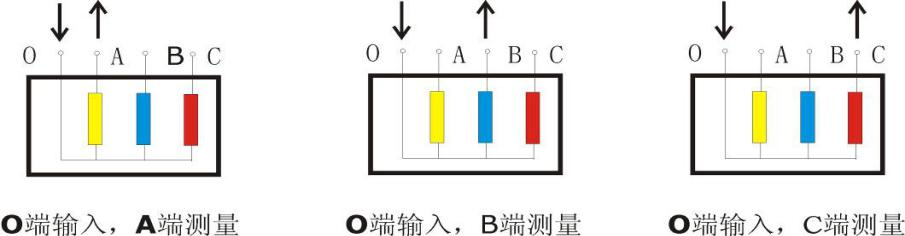

扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。

图3  YN接线

Ø Y接线

由于中性点未引出，应按以下方式接线，如图4所示。

输入阻抗接于A，输出阻抗接在B测试。

输入阻抗接于B，输出阻抗接在C测试。

输入阻抗接于C，输出阻抗接在A测试。

图4  Y接线

Ø 内连接△接线

内连接Δ接线绕组的接线方式如图5所示。

输入阻抗接于c，输出阻抗接在a相，代表a相。

输入阻抗接于a，输出阻抗接在b相，代表b相。

输入阻抗接于b，输出阻抗接在c相，代表c相。

图5  内连接Δ接线

由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。

Ø 外连接Δ接线

如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图5所示。

输入阻抗接于x，输出阻抗接在a相，代表a相。

输入阻抗接于y，输出阻抗接在b相，代表b相。

输入阻抗接于z，输出阻抗接在c相，代表c相。

图6外连接Δ接线（独立绕组）

Ø 有平衡绕组的变压器

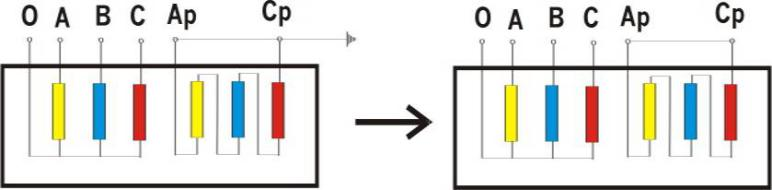

对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。

图7  平衡绕组接线

       在开始使用变压器绕组变形测试仪之前，请确保您已经准备好了所有必需的配套设备，包括绕组变形测试仪、试验接线、笔记本电脑（安装了绕组变形测试仪配套软件和曲线相关系数计算软件，并拷贝了被试变压器绕组变形历史数据存档）、温湿度计、接地线、电源线（带剩余电流动作保护器）、安全带、安全帽、电工常用工具、试验临时安全遮栏以及标示牌等。

在使用变压器绕组变形测试仪进行测量之前，需要仔细检查测试仪的外观，确认电源开关处于“关"的位置，以及各接线端子是否正常。

在进行测量时，应首先对被试变压器线端进行充分放电，以防止静电或感应电损坏仪器。

测试过程中，必须正确记录分接开关的位置。对于有载调压变压器，应将被试变压器的分接开关放置在第1分接以获取较全面的绕组信息；对于无载调压变压器，应保证每次测量在同一分接位置，以便进行比较。
