直流电阻测试仪试验标准及选型方法

直流电阻测试仪试验标准及选型方法

直流电阻测试的主要目的是检测绕组内部是否存在匝间短路、连接不良、分接开关故障、引线接触不佳或绕组断线等缺陷。其标准依据设备类型有所不同。

相关国家标准（GB）与国际标准（IEC）

电力变压器

GB/T 50150-2016 《电气装置安装工程 电气设备交接试验标准》

规定：测量应在各分接头的所有位置上进行。

判断：同一绕组各相电阻的相互差值，不应大于三相平均值的2%（1600kVA及以下）或1%（1600kVA以上）。与以前测得值比较，其变化不应大于2%。

GB 1094.1-2013 《电力变压器 第1部分：总则》

IEC 60076-1: Power transformers - Part 1: General

互感器

GB 50150-2016 中对互感器绕组的直流电阻测量也有规定，通常是与出厂值比较，应无明显差别。

发电机/电动机

GB/T 20160-2016 《旋转电机绝缘电阻测试》

GB 50150-2016 中规定：测量各相绕组的直流电阻值，相互间差值不应超过最小值的2%。

试验标准说明：

相互比较：三相电阻的不平衡率是首要判断依据。

历史比较：本次测量值与出厂值、交接验收值或历年测量值比较，其变化量不应超过允许范围。

绝对值为辅：在无历史数据时，电阻的绝对值也可与设计值或同型号产品比较。

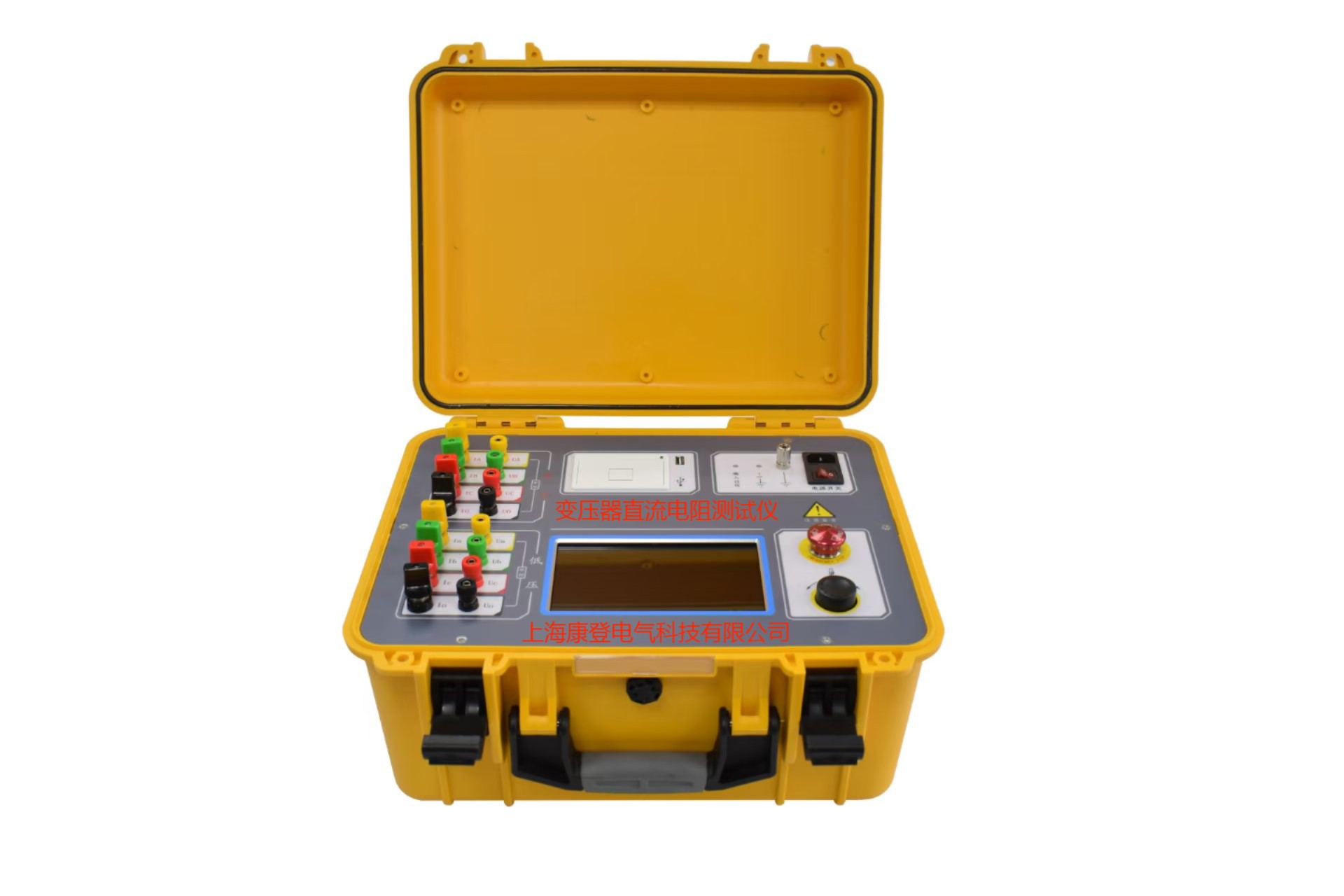

选择合适的直流电阻测试仪是保证测试准确和高效的关键。选型时需考虑以下因素：

测试电流

这是最核心的参数，根据被测设备的容量和电压等级选择。

变压器

≤ 10mA：适用于PT、CVT等电压互感器。

1A - 10A：适用于中小型配电变压器（如10kV/400V，容量至2500kVA）。

10A - 50A：适用于中型变压器（如35kV， 110kV 绕组）。

≥ 50A - 100A+：适用于大型高压变压器（如220kV及以上），特别是低压侧为三角接法（△）的绕组，需要大电流来缩短充电时间，稳定测量。

发电机/电动机绕组

通常选择 10A 左右的测试仪即可满足大部分需求。

选型原则：在仪器输出能力和便携性允许的情况下，选择较大的测试电流，可以显著减小电路时间常数（L/R），加快测试速度。

测量范围与精度

范围：确保仪器能覆盖您需要测量的电阻值，从几毫欧（如开关触点电阻）到几十欧（如变压器高压绕组）。

精度：通常要求 0.2级（±0.2%读数）或更高。这是标准规定的硬性要求。

核心技术：消磁与快速稳定

这是现代智能直流电阻测试仪的关键区别。

消磁功能：大容量变压器在测试时，绕组中会产生直流磁通。测试结束后若直接断电，可能导致铁芯深度饱和，在下次合闸时产生巨大的励磁涌流，危及设备安全。优秀的测试仪必须具备“消磁"功能，即在测试结束后自动反向缓慢减小电流，抵消铁芯中的剩磁。

快速稳定技术：仪器内部采用先进的电桥和算法，能自动补偿电感电势，快速读取稳定后的电阻值，将测试时间从传统的数十分钟缩短到几十秒甚至几秒。

安全性与易用性

安全保护：必须具备完善的反电动势保护（防止断电时电感反向高压击穿仪器）、过流保护、接地报警等。

显示与存储：大屏幕液晶显示，能直接显示电阻值、电流值、不平衡率等。具备数据存储和传输功能（如U盘、蓝牙、Wi-Fi）。

供电方式：交直流两用，便于现场无源环境使用。

附件：配备长而可靠的测试线、夹钳，以及适用于变压器测试的专用长引线。
