互感器特性综合测试仪（互感器测试仪）是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。互感器测试仪装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高，是电力行业用于互感器的专业测试仪器。互感器特性综合测试仪是用于电流/电压互感器特性检测的多功能电力试验仪器，可自动完成伏安特性、变比测试、极性判别等核心功能，广泛应用于电力系统检测与设备维护领域。

主菜单 （见图2）

开机之后默认进入CT测试，CT测试主菜单共有“励磁"、“负荷"、“直阻"、“变比极性"、“角差比差"、“交流耐压"、“一次通流" 、“数据查询"、“系统设置" 、"综合测试“、“PT"11种选项。

PT测试主菜单共有“励磁"、“负荷"、“直阻"、“变比极性"、“角差比差"、“交流耐压"、“数据查询" 、“CT"8种选项。

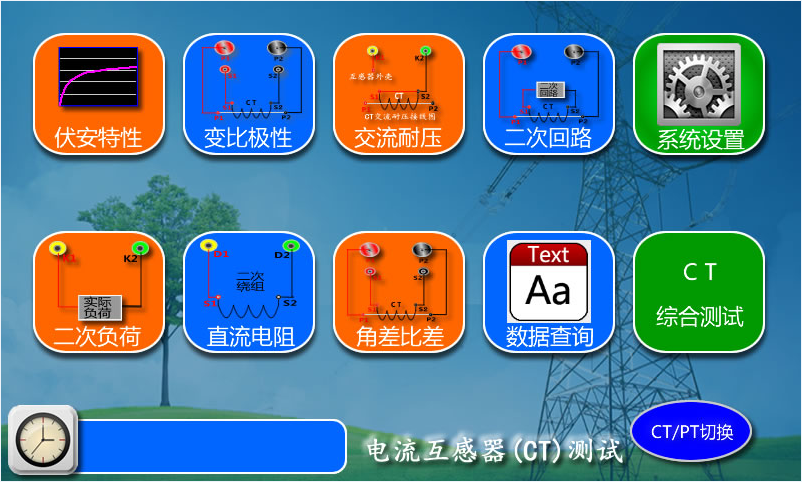

                                              图2， CT主界面

                     图3，PT主界面

CT测试

8.1、 CT励磁（伏安）特性测试

在CT主界面中，点击“伏安特性" 选项后，即进入测试界面如图4。

（1）、参数设置：

励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。

励磁电压：设置范围（0—1200v）为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。

（2）、试验：

接线图见界面，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始"选项，即开始测试。

试验时，上方白色状态栏会有提示“正在测试"，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。

注意：图4中“校准"功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。

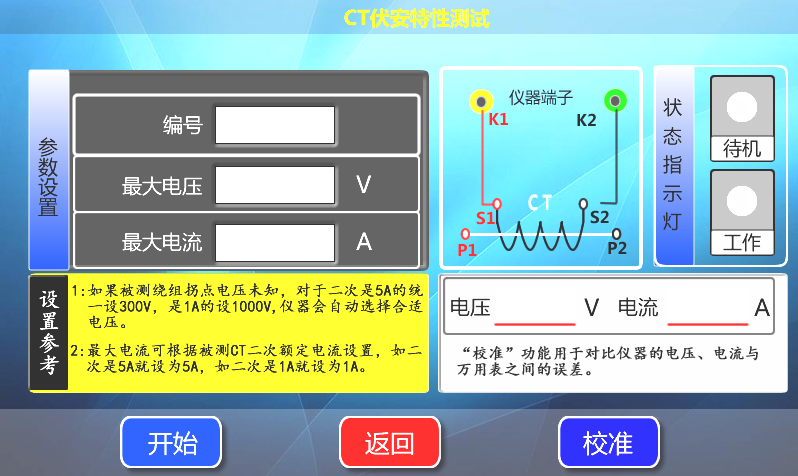

                                      图4，CT励磁特性测试界面

                      图5，CT伏安特性结果图

2）、伏安特性（励磁）测试结果操作说明

试验结束后，显示出伏安特性测试曲线及数据（见图5）。该界面上各操作功能如下：

打    印：点击“打印"后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提高效率。

励磁数据：点击“上页" 、“下页"即可实现数据的上下翻。

保    存：点击“保存"选项，按下即可将当前所测数据保存，保存成功后，状态栏显示“保存完毕"。并且可在数据查询菜单中进行查看。

误差曲线：点击“误差曲线"选定后，屏上将显示伏安特性试验的误差曲线的设置，设定参数后，选择5%或10%误差曲线即计算出的误差曲线。

自定义打印：程序会按照表格中的10个电流值进行打印。

以下四项为误差曲线计算时的设置项：

额定负荷 ：CT二次侧额定负荷。

额定二次 ：CT的二次侧额定电流

 ALF ：准确限值系数，如：被测CT铭牌为“5P10"，“10"即为限制系数。

  5% ：自动计算出5%误差曲线数据并显示误差曲线。

 10% ：自动计算出10%误差曲线数据并显示误差曲线。
